大幅面高速纸板生产线解决方案(上篇) | 中国国际瓦楞展亮点抢先看!

中国的瓦楞包装行业经过几十年的快速发展,已进入产业整合和行业洗牌期,伴随着小规模企业的淘汰,优势订单逐步向优势企业整合,逐步涌现出众多实力雄厚、订单充足、年产值3亿以上的纸箱企业。而大量6米以上造纸机的出现,更是突破了宽幅瓦线对原纸门幅的限制,让2.8米门幅的宽幅瓦线在我国纸箱厂的应用逐渐普及。尤其是随着人工成本的逐年上涨,规模纸箱厂越来越依赖更宽幅、更高速、更自动化的瓦线,效率更高的2.8米宽幅瓦线已广受纸箱厂青睐。


那么最近几年,世界范围内又涌现出了哪些大幅面高速纸板生产线的新产品、新技术呢?大幅面高速纸板生产线如何在生产过程中发挥最大的优势呢?今年7月12-14日,即将在上海国家会展中心举办的2023中国国际瓦楞展现场,大幅面高速纸板生产解决方案云集了众多此领域的知名品牌展商,例如:BHS博凯机械、FOSBER佛斯伯、马贵、德国米伦松、E&L莱默尔、GKD、Gumcorru、BK Industries、台湾协旭、台湾明玮、协扬机械、富利、西江、新光、上银、鼎昊、开拓、佳鹏、永进电脑、小华、明佳、麒宏、枫源、枫源、协合隆、太诠、原禄、上海大松、博力、青岛美嘉、永暉瓦楞辊、江西华宇、东莞佳艺、东光包装、南海众松、东莞技锋、晋汉、富承、沈阳宇博、嘉龙、中驰等等,将纷纷展示在大幅面高速纸板生产线领域所取得的新的技术和工艺。先跟小编一起了解一下吧。

大幅面高速纸板生产解决方案



FOSBER佛斯伯

展位号:2A01C

展商介绍:

佛斯伯是世界前列的瓦楞纸生产线的设计、制造、安装和服务等一揽子解决方案的提供商,同时也是瓦楞纸生产单机领域的专家。



佛斯伯亚洲引入高端定位的佛斯伯品牌瓦楞纸板生产线并根据中国,亚洲市场客户需求进行国产化改造、本地化生产,致力于满足瓦楞纸包装行业客户对兼具高技术水平和高性价比的智能瓦楞纸板生产线的需求。

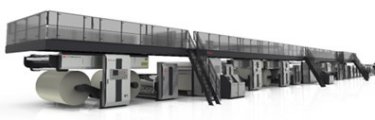

参展设备:S/line瓦楞生产线

亮点:旗舰产品S/line瓦楞生产线有460米/分钟、420米/分钟和370米/分钟三种版本

-订单更换:无间隙换单速度250/300米/分钟

-底部面纸与正面面纸自动预印能力

-数字化预约切割功能,在使用同一预印原纸圈时,也能在上下层执行多订单

-分割辊能力

-折叠式实芯板生产兼容

-双拱、单面、开板解决方案

-简单的技术解决方案

-可靠性强

-优惠的价格

-低投入成本



马贵机械

展位号:2A70

展商介绍:

作为百威勒纸业设备集团在全球瓦楞包装加工行业的领航品牌,马贵目前于美国、匈牙利、中国大陆和台湾等地均拥有生产制造基地,在亚洲拥有东莞、上海、台湾、新加坡等分公司,服务范围遍及全球。



参展设备:Orchestro指挥官控制系统

亮点:

Orchestro指挥官控制系统是马贵威力系列瓦楞纸板生产线的综合制程控制系统

系统特点:

•针对每个订单的纸板等级,根据专用配方曲线,控制所有胶水间隙

•根据每个纸板等级,自动存储和应用完整配方,包括胶水间隙、包角面积、温度控制、蒸汽压力

•对原纸和纸板进行全流程温度控制,确保生产出来的纸板品质完美

•根据纸张温度控制预热缸包角,无论速度快慢或材质高低,确保温度一致



台湾协旭

展位号:2B140

展商介绍:

协旭机械以先进的技术、专业的知识及电脑化的管理从事瓦楞纸板整厂生产设备的研发及制造。为提供客户更快、更好的售后服务,实现瓦楞包装行业的工业4.0,满足客户生产工艺智能化、现场管理智慧可视化、高品质低成本经营效率最大化的终级目标!



参展设备:

Pre-heater for Liner(面纸预热轮)

亮点:

直径800mm,1000mm及1200mm,预热轮可分为定速转动或与单瓦机做同步转动两种,一支导纸轮固定,另一支导纸轮可在预热轮外围游动,以利包覆面积的调整,最大可达约210度。

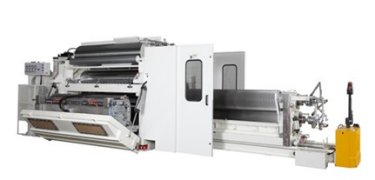

Muti-Cassette Posstive Pressure Single Facer正压卡匣式单瓦楞机

明喡纸器机械

展位号:2A155

展商介绍:

明暐集团成立于1986年,在台湾专业从事瓦楞纸板、纸箱制造设备与高速精密印刷联动机的研发设计、生产制造和销售,至今已经经营发展近40年时间,集团产品销售遍及全球100多个国家和地区



参展设备:

亮点:

·大小瓦楞轮直径, 减少震动,降低噪音

·直接气动驱动瓦楞轮组(不需地面支架)

·皮带式(无压力轮)减少瓦楞排骨痕

·糊轮座可旋转退出



万联精工

展位号:HA295

展商介绍:

近三十年的专业深耕细作,万联已成为以研发、制造、销售、服务为一体的大型综合成套瓦楞纸板生产线为主,兼顾专业机械装备制造的知名企业。
公司已通过9001:2015质量认证体系,影响力在业内首屈一指,被评为国家级高新技术企业。拥有行业领先的独立研发中心,为客户研发配套各类瓦楞纸板生产线所需的设备。



参展设备:

亮点:

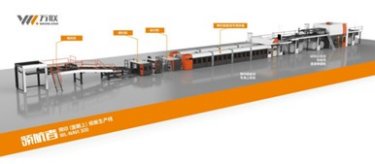

作为国产瓦线制造领域的领先企业之一,万联精工拥有行业领先的独立研发中心和专业的技术团队,且具备多台日本三菱及马扎克加工中心,严格控制好产品质量。博观约取,厚积薄发,万联精工于2019年成功制造出国内首条面朝上预印瓦楞纸板生产线——领航者。



协合隆包装机械

展位号:2A250

展商介绍:

协合隆包装机械厂是一家拥有强大技术力量的瓦楞辊专业生产厂家。

该厂引进了德国西门子全数控高精度瓦楞辊加工中心,配合世界先进齿型设计概念,使瓦楞辊质量上升更高的档次。使喷涂碳化钨瓦楞辊的生产工艺更加完善。所生产的瓦楞辊具有耐磨,延长工作寿命,有效地提高工作效率。



参展设备:XHL450液压垂直前推式快换辊瓦楞机

亮点:

1.瓦楞机采用无糊盘设计,糊辊运转的方向跟传统机是相反的,采用这种设计,多余的浆 就不会往外飞溅而产生浪费。而且瓦楞辊离浆糊有一定的距离,就不会把浆糊烤熟。传统 的机器瓦楞辊离浆糊非常近,容易把浆糊烤熟,浪费极大。

2.瓦楞机采用伺服电机,采用本厂特有的变速驱动方式,去除耗能的齿轮变速,主机马达采用同步带直接驱动方式,配合自主开发专利设计,比传统同类型的瓦楞机省电30%以上。

3.普通的瓦楞机,停车的时候辊不能转动,而产生温度上下不均,产生所谓的“香蕉”效应, 重新生产时会出现起泡,产生废品,车速慢。本厂最新研发的XHL450型高速瓦楞机,当停车时光压辊及瓦楞辊自动分离,并独立匀速旋转,使每条辊达到温度平均的效果,重新启动时,不会产生因为瓦楞辊温度不均变型,造成塌坑现象,大大减小废品;

4. 首创专利设计前推式快换辊设计,30分钟轻松安全更换楞型,让你生产更灵活;

5. 关于负压式设计与正压式设计的实际操作效果本机采用负压式设计,急加速和急刹车都不会产生废品,穿纸容易操作,安全简单。 当前市面上一般采用正压式设计为主,其缺点是瓦楞热气往外吹,使工作环境温度高, 急加速和急刹车很容易产生废品,穿纸不方便,若断纸卷进糊辊风箱就更麻烦,机身零件繁复,维护成本高。

6. 操作台与机体一体化设计,简约实用,工人操控反应更快,节省空间;



台湾协扬

展位号:2C105

展商介绍:

台湾协扬机械秉承制造高速度、高品质、高效率瓦楞纸板生产线的宗旨,以先进的技术、专业的知识及电脑化的管理从事瓦楞纸板整厂生产设备的研发及制造。为求能充分掌握生产的效率与品质。



参展设备:高速智能瓦楞纸纸生产线

亮点:

本机械采用台湾工艺条件、检验标准,关键零配件从台湾进口,国内制作组装;用材厚实牢靠耐用;工业机电一体化设计,高速工业以太网同步控制;采用高效同步伺服及能量池技术, 控制精度更高更节能;故障预警、在线工艺,整线过程控制、定速巡航;高端、智能、易操控;工业网络远程维护功能,快速故障诊断,全天候为设备保驾护航。设备特点:高效率低能耗、高精度低噪音、自动化程度高操作简单。四层板生产速度可达到250米/分以上。



富利包装

展位号:2A30

展商介绍:

佛山市富利包装机械有限公司专业设计、配套、制造中、高档三层,五层,七层瓦楞纸板生产线,幅宽由1.4米至2.8米,设计速度由200米/分钟至350米/分钟。公司顶级的机械设计专家,以紧贴市场的产品触觉形成不可复制的核心竞争力;以超越客户所想的设计理念提供最高性价比的瓦楞纸板生产线,为客户提供更合适的产品和解决方案。



参展设备:SFM35N卡匣式单面瓦楞机

亮点:

采用正压气垫式导纸、热能利用率高,瓦楞成型质量好;利用风机的吹风,将成型的瓦楞纸紧贴住瓦楞辊,并使穿纸顺利进行。

瓦楞辊采用正压卡匣式,置于压力辊之下,降低机器重心,上下瓦楞辊采用大小辊的配合,并采用预埋式底架,高速运转时平稳,减少振动,使机器运转时更顺畅、稳定。瓦楞辊更换安全、快速。



西江机械

展位号:3A145A

展商介绍:

 西江机械的瓦楞纸板生产线畅销全球,25年来自研发出中国第一台瓦楞机以来拉开了中国瓦楞纸包装机械的自动化生产的序幕,提供幅宽从1200mm-2800mm,生产车速100米/分-300米/分的全系列瓦楞纸板生产线系列产品,从二层的单面瓦楞纸板制造到三,五,七层及彩色纸板流水线的研发,已经具备瓦楞纸板领域包装机械超市的规模,代表中国最高制造水平出口35个国家和地区,为世界包装技术的推动发展做出了贡献。



参展设备:全自动智能高速瓦楞纸板生产线系列

亮点:

智能的高速瓦楞纸板生产线-实现高产量输出与多订单点数输出。

*全自动智能4.0总线控制,集成数据生产管理系统、远程实时在线数据系统、原材料消耗以及客户终端数据的综合数据库。

*高效节能自动温控系统,实现纸张克重,能源消耗与车速的实时匹配。

*从单瓦到多层纸板的楞型组合、实现量身定做的快速转换(A、C、B、E、F、G)

*系列设备幅宽:1200-2800mm;设计速度:150m/min-350m/min

* 集成WEST RIVER综合优势技术和工艺,提供完整的纸箱工艺设计、人员培训直至交钥匙工程。



新光

展位号:2C60

展商介绍:

公司有三十多年的研发制造经验,公司一直秉承“以质量为保证,以服务为宗旨,以客户为第一”的服务理念,并以先进的技术,专业的知识以及电脑化的管理从事瓦楞纸板整厂生产设备的研发及制造。



参展设备:

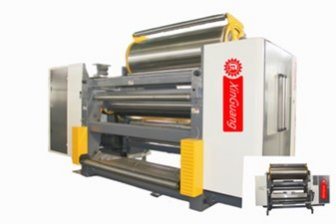

SF-35抽屉式单面瓦楞机

亮点:

采用负压式设计,热量损耗低;

快速换辊,10分钟;

主、副瓦楞辊采用50CRMO优质合金钢;

瓦楞辊、压力辊等采用了具有高稳定性的气囊控制系统。



鼎昊机械

展位号:2C130

展商介绍:

河北鼎昊机械有限公司的瓦楞机械已全球销售近20年,拥有自己独立的研发中心和产品管理体系。公司可以充分提供中高速瓦楞纸板生产线和其它相关机器。公司的产品通过了CE和GB/T19001-2008/ISO9001:2008国际质量管理体系双重认证。产品质量和生产能力深受国内外客户青睐。

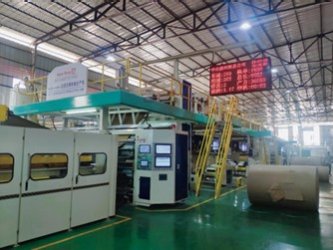

参展设备:单面瓦楞纸板生产线

亮点:

单面瓦楞纸板生产线采用无轴支架,热缸,单面机,天桥,电脑横切机,收纸机组合而成,使两层纸板达到高速的生产,高速切断机采用电脑控制,皮带输送,自动点数自动堆码输出,提高了生产速度,减少了人力的消耗,确保了裁切精度。



开拓科技

展位号:2C40

展商介绍:

青岛开拓数控设备有限公司专注于瓦楞纸板生产线全自动干部设备、单面瓦楞纸板生产线全自动干部设备、物流设备、生产线监控管理系统的研发、制造和技术服务,专业研发创新,标准化、规模化生产制造,为瓦楞纸板生产企业提供高技术、高品质、高性价比的产品和生产自动化、信息化、智能化的完整解决方案。



参展设备:

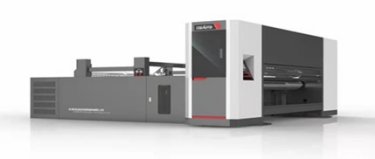

全自动预压零压型薄刀纵切压线机

亮点:

纵切刀、压线轮永磁同步伺服控制自动排单,排单快速、精确、可靠;

纵切、压线自动换单,1秒换单,换单速度快、换单浪费少;

永磁同步伺服电机、伺服控制纵切、压线速度,跟随纸板速度同步调整;



佳鹏科技

展位号:2B220

展商介绍:

浙江佳鹏电脑科技股份有限公司是一家以研发生产瓦楞包装行业生产智能化控制系统及瓦线干部设备的专业研发制造商。拥有自主创新设计的全系列瓦楞纸板生产线控制系统及干部设备:瓦楞纸业生产管理系统(JP-400)、瓦楞纸板纸箱ERP管理系统、全伺服四驱(双驱)螺旋刀横切机、大龙门、小龙门堆码机、全伺服电脑薄刀纵切压线修边机、电脑单瓦纵横切纸机组等系列专业控制系统和设备的生产及改造。



参展设备:全伺服电脑薄刀纵切压痕机

亮点:

*纵切刀、压线轮独立伺服控制,1S换单。

*分切、压线速度变频控制与纸板速度同步调整。

*凹压、平压两种压线方式,换单时压线方式自动转换、压线间隙自动调整。

*两排压线轮任意组合实现零压线。

*自动跟踪纸边、色标纠缠,自动吸废。

*独立密封控制柜、配工业空调,保证电气设备无尘、恒温恒湿环境下稳定运行。

* 进口齿轮、齿条、导轨配合伺服电机实现快速、精准控制。

* 排刀、压线独立伺服驱动(无气缸), 整机伺服电机采用法国施耐德,性能稳定,故障率低。

*压线轮采用钨钢材质,经久耐用,永不磨损。

*重型设计:自重12T(2500),使用寿命长。



永进电脑

展位号:2A135

展商介绍:

专精于即时监测电脑控制系统及工厂机电整体系统设计,近30多年来,永进秉持着永续经营,不断进步,突破创新的理念,在纸板纸器包装机械行业提供客户最高品质的服务。我们的产品包含,纸板生产线生产管理控制系统,纸板自动输送仓储系统,电脑纵切机,电脑横切机,高速自动堆码机,电脑自动点数横出堆码机...等等。



参展设备:

亮点:

1.AC交流伺服电机驱动,使用高性能AC伺服驱动器控制,可以准确的实现即时断纸的功能。

2.干部自动换单时,执行修边的切边功能,让纵切机修边能自动进入吸废口,完成自动换单。

3. 最高换单速度300M/min.

4.另外可当做整张切废的切废机使用,连续切除排出废纸。

5.切刀按螺旋刀横切机的要求设计,剪切力量平顺,切口利索。

6.自动向下排废装置,切断废纸自动向下排出。

7.可联机生管系统,实现由糊机入口控制的远程切废功能,准确切除废纸,减少贴合不良时的切断浪废。

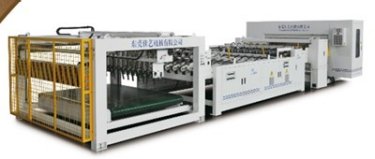

佳艺机械

展位号:2B185

展商介绍:

东莞佳艺机械有限公司专门从事高速瓦线干部设备的研发、生产和销售。在高速瓦楞纸板干部设备方面有多年先进的台湾技术和经验。主要产品有:高速螺旋横切机,调整伺服纵切机,调整伺服吊篮纸板点数机,高速全自动纵横单瓦切纸机,切废耳刀一体机。

参展设备:

小华包装机械

展位号:2B160

展商介绍:

广东小华包装机械有限公司是瓦楞纸品包装业的技术服务和优质产品供应商,是中国较早从事瓦楞纸板生产线技术升级改造的企业之一。通过改造欧美、台湾以及国内瓦楞纸板流水线,积累了相当丰富的经验,形成小华公司特有的产品服务理念。作为技术型公司,专于研究瓦楞纸板粘合问题。公司所有产品均有获得国家创新发明专利。



参展设备:全自动制胶系统XH2000L/XH2500L/XH4300L

亮点:

1.标配一步法和两步法制胶工艺,一步法制胶程序兼容目前所有一步法制胶工艺;可以根据工艺需求,开发定制新的制胶程序;2.瓦线洗机水及未经处理的油墨废水制胶功能,环保零排放;3.环境温度在线监测,利用大数据,智能调整制胶配方参数。一步法制胶在低气温环境下,昼夜温差大时会影响粘度反应(快/慢),系统会自动修改水加热温度;4.在线碱液浓度检测系统,避免化碱人为误操作,保证制胶稳定性;5.整厂一站式制胶系统,瓦线及贴面机胶水全自动制作及输送;6.手机小程序监控制供胶系统;7.国家专利粘度检测系统,响应速度快,侦测精度高;8.快速挽救功能,避免制程中意外情况发生;9.管家式服务,远程在线诊断服务,系统终身免费升级;10.淀粉储存量实时显示,风力输送淀粉分散彻底,环保免维护;特有的吨袋淀粉投送料斗避免粉尘飞溅;11.系统具备不经PLC的纯手动操作模式;12.系统具备内检功能,报警功能完备;13.软硬件具有多项防呆设计,实现安全可控的无人值守制供胶模式;熄灯制胶房从小华制胶机开始。办公室或者移动的手机终端均可以监控整个制供胶流程。



枫源机械

展位号:3A50A

展商介绍:

枫源集团,是一家以研发、制造、销售、服务为一体的中大型综合生产瓦楞纸板设备为主的国家高新技术企业,作为全球领先的智能瓦楞纸板工艺解决方案提供商,13年来紧贴纸品包装工业高速发展脉搏,坚持以客户为中心,用技术创新赢未来的经营方针.



参展设备:

亮点:

·结构坚固大气,维护简便。

·正常卷绕层数,适用于瓦楞纸行业。

·双头分体式结构,运行更稳定;结构优越,接纸稳定性更高。

·西门子控制系统,西门子双伺服控制器 + 双异步伺服马达控制。

·残纸检测(拉光接)功能,配备激光检测直径。

·配备触摸屏显示,可通过触摸屏诊断、维护控制设备。

·闭环恒张力控制,恒定张力输出。

以材质为本,针对低克重材质进行结构优化,接纸成功率高达 99.9%。

配备远程维护模块。



米伦松

展位号:2A120

展商介绍:

米伦松是全球重型机织产品及瓦楞纸板生产加工输送带的领先厂家。于1880年成立,产品销售于全世界100多个国家及地区,其技术领先的瓦线输送带适用于所有瓦楞纸板加工生产机型,尤其可应用于瓦线输送带加热和拖曳部分。



参展设备:加强型瓦线输送带

亮点:出色的湿度管理;更好的尺寸稳定性;瓦楞纸板贴合良好并快速干燥;极佳的携纸能力;使用寿命长。



E&L莱默尔

展位号:2A125

展商介绍:

德国莱默尔Erhardt+Leimer GmbH(以下简称EL)在全球19个国家和地区拥有子公司,是全球专业的纠偏、张力控制、检测等自动化控制系统制造商之一。

莱默尔EL的核心业务是在纺织、造纸、瓦楞纸板、薄膜、橡胶轮胎、非织造布、锂电池、金属膜和无纺布等材料在加工过程中,所有发生的自动控制需求,提供全方位一体化解决方案。

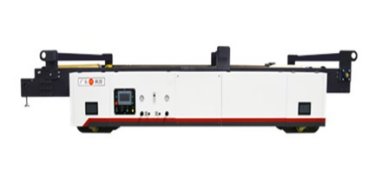

参展设备:全自动天桥纠偏和张力控制系统

亮点:

对中纠偏+纸板偏移量补偿+追踪面纸纠偏+对边纠偏+当前材料位置显示+材料补偿数值显示

手动旋钮张力调节+点动马达送纸+自动张力控制+当前实际张力显示



GKD(曲阜)

展位号:2A178

展商介绍:

GKD-GEBR. KUFFERATH AG是一家国际化高科技的织网企业,在金属网和聚酯网领域处于全球领先地位。以“全球化织造”为宗旨,公司根据业务划分为4个独立的事业部: SOLIDWEAVE(工业滤网)、WEAVE IN MOTION(加工输送网带)、CREATIVEWEAVE(建筑装饰网)以及 COMPACTFILTRATION(紧凑型过滤系统)。

参展设备:瓦楞纸板网带

亮点:

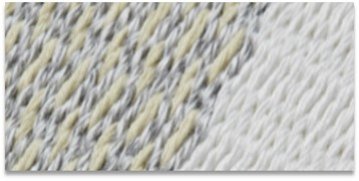

创新的瓦楞纸板网带 Conducto® 3322 采用专利编织技术,拥有稳定和高透气的编织结构。它能大幅度提高瓦楞纸板生产的效率,可同时作为上大带和下大带使用。

显著的优势

• 特种织物: 聚酯带内编入铜丝

• 提高生产速度

• 使用寿命长

• 透气性强保证更好的蒸发干燥

• 单位面积重量轻改善节能效果

• 编入的铜丝能持久消除静电

• 特殊的热定形保证网带尺寸稳定

• 强化的边缘牢固抗磨损

一种网带两种功能:让产品种类简单化。



上银机械

展位号:2B180

展商介绍:

上银机械是一家拥有多年瓦楞纸板生产线的研发、制造生产经验的高新技术企业。公司先后引进了先进的数控镗铣机床,德国进口多面体加工中心等成套设备,致力于高端瓦楞纸器制造设备的开发、生产及销售,公司生产的高速正压卡匣式单面瓦楞机和瓦楞生产线通过客户使用受到了肯定和良好的评价。



参展设备:瓦楞轮

亮点:

1、瓦楞轮外径φ560*φ360mm, 压力轮φ450mm, 最高设计速度400m/min

2、瓦楞轮置于压力轮下方设计,降低机器重心,使机器运行中噪音降低,减少振动,运行顺畅、稳定

3、正压式设计,使芯纸能均匀受压并贴附在瓦楞轮表面,因而完美成形,上浆均匀,贴合更好

4、辅助压轮设计,有利于瓦纸成形,可减少因压轮压力过大或芯纸克重过而造成的压痕,使单瓦强度更好

5、优良的上糊系统,糊轮与刮糊轮之间储存浆糊,而刮糊轮位于整个糊面底部,使得上糊间隙均匀分布

6、快速换轮15分钟,更换瓦楞轮以电动台车运载,瓦楞组更换均以油压控制,安全可靠

7、简单操作系统,人性化的操作界面是SF-400H特色

本期的大幅面高速纸板生产解决方案就介绍到这里啦

未来纸箱侠还会为大家带来其他的重磅解决方案

一起期待一下吧!
